SNOM vláknové sondy bez ladičky

Vláknové SNOM sondy bez ladičky. 10 jednotlivých sond v balení.

Parametry:

Materiál: single mode optické vlákno Nufern 405HP

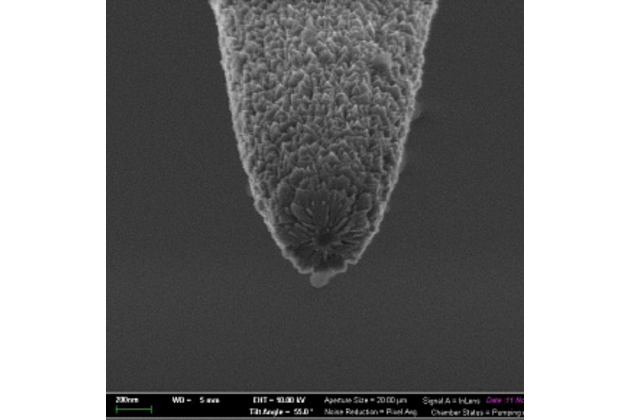

Hrot sondy potažen Al (70 nm)/podvrstvou Cr (20 nm)

Apertura (nepotažená Al): 50 - 100 nm

Úhel vlákna: cca 20°

Maximální optický příkon: 400 microWatt

Tip zformován chemickýcm leptáním.

Délka vlákna: 2 metry

Délka hrotu bez ochranného povlaku: 7-8 mm

Geometrické a mechanické specifikace vlákna:

Průměr pláště: 125 ± 1,5 um

Průměr povlaku: 245 ± 15 um

Koncentricita jádro-plášť: < 0,5 µm

Posun povlaku/pláště: ≤ 5 µm

Materiál povlaku: UV Cured, Dual Acrylate

Operační teplota: -55 to +85 °C

Krátkodobý ohyb průměr: ≥ 6 mm

Dlouhodobý ohyb průměr: ≥ 13 mm

Varianty:

MF001/10 - základní Nufern vlákno 405-HP, optická vlnová délka 400-550 nm, Second Mode Cut-Off 370 ± 20 nm

MF002/10 - základní Nufern vlákno 460-HP, optická vlnová délka 450-600 nm, Second Mode Cut-Off 430 ± 20 nm

MF003/10 - základní Nufern vlákno 630-HP, optická vlnová délka 600-770 nm, Second Mode Cut-Off 570 ± 30 nm

MF004/10 - základní Nufern vlákno 780-HP, optická vlnová délka 780-970 nm, Second Mode Cut-Off 730 ± 30 nm

MF005/10 - základní Nufern vlákno 980-HP, optická vlnová délka 980-1600 nm, Second Mode Cut-Off 920 ± 30 nm
